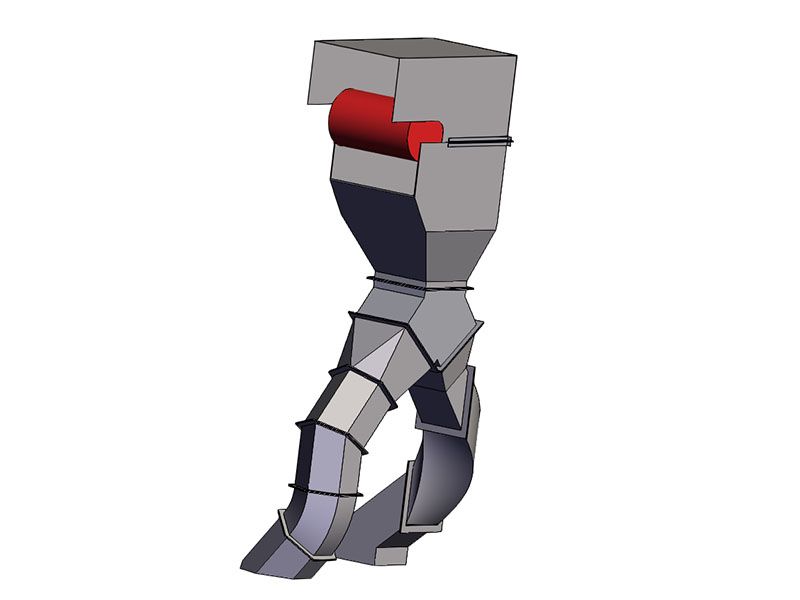

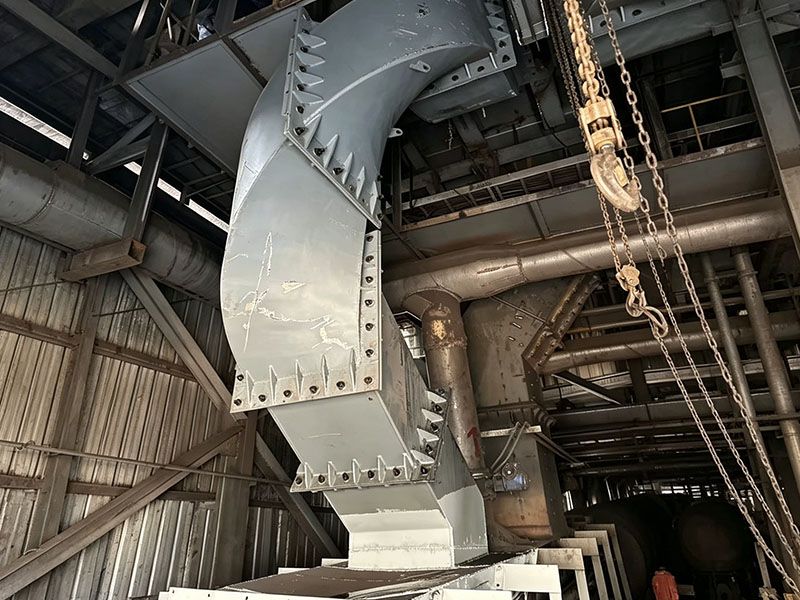

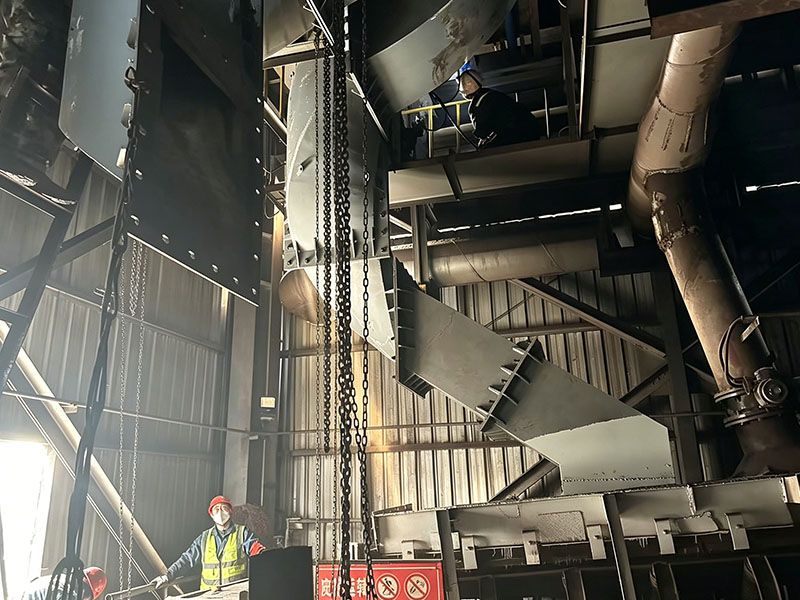

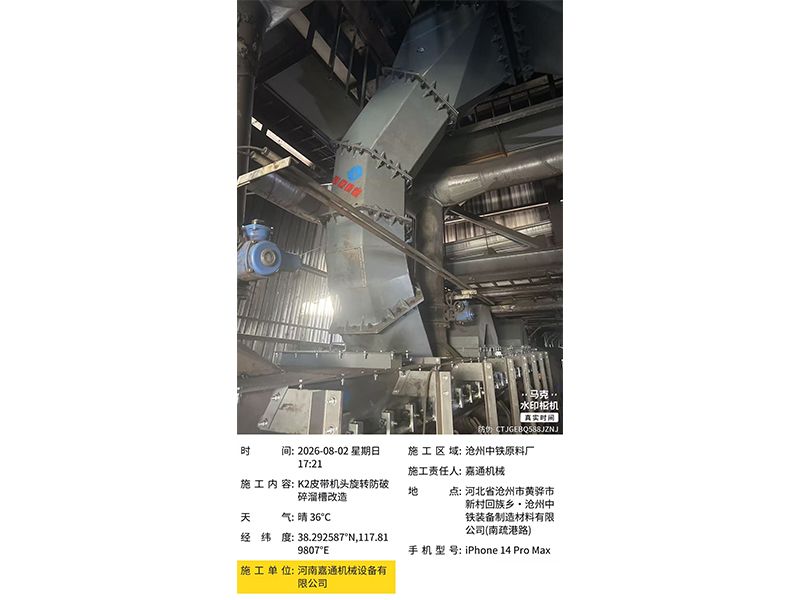

曲线溜槽（冶金焦炭、烧结矿专用）完整简介　　一、设备定义　　曲线溜槽又称3D流线型缓冲溜槽、曲线落料管、控速曲线导料槽，是钢铁、焦化行业块状物料转运专用无动力重力导流设备，适配焦炭、烧结矿、球团矿等高落差转运场景；区别于仓内环绕式螺旋溜槽，曲线溜槽多用于皮带转运站、机头下料、筒仓出口、斜向转料，依靠连续平滑弧形曲面控速导流，替代传统直角直溜槽、折线溜槽。　　二、核心应用场景　　1.焦化厂：焦炭皮带转运站、焦仓下料、筛焦系统转接；　　2.烧结车间：烧结矿成品皮带、环冷机下料、配料仓转运；　　3.高炉槽下：球团、烧结矿、焦炭皮带转接；　　4.原料厂高落差转载、多级皮带换向落料。　　三、核心功能优势（针对焦炭/烧结矿痛点）　　1.大幅降低物料破碎率无直角撞击，物料沿弧形曲面切向滑行，消除垂直自由落体冲击，焦炭、烧结矿摔碎产生的返矿、焦末减少50%~70%，提升入炉块矿率。　　2.低磨损、延长设备寿命物料切入角控制在≤20°，无硬碰硬撞击；内衬高铬耐磨板、铸石、陶瓷，溜槽本体、下游皮带磨损下降60%以上，杜绝皮带撕裂、跑偏、撒料。　　3.抑尘降噪，环保达标流线密闭结构消除紊流与诱导风，粉尘外溢大幅减少，抑尘率85%以上；无猛烈撞击，落料噪音显著降低。　　4.防堵防积料全程平滑连续曲面，无死角、无直角积料区，潮湿烧结矿、带粉焦炭不易挂壁堵塞；变截面扩容设计保证料流顺畅集中。　　5.物料对中，转运稳定末端导流给料匙修正料流方向，物料平行皮带运行方向软着陆，落点居中，避免偏载、洒料，降低皮带清扫维护量。　　四、整体结构组成　　1.上部进料导料匙（弧形集流段）承接上游来料，弧形导流让物料切向进入主体曲线段，缓冲初速度，打散集中料流冲击。　　2.主体流线曲线槽体（核心）采用单双曲线/3D复合弧形一体成型，截面常用U型、八边形；全程无折线、无尖角，分段螺栓模块化拼装，便于拆装更换耐磨衬板。　　3.耐磨内衬层烧结高温工况选耐高温高铬复合钢板；常温焦炭转运选用铸石衬板、耐磨陶瓷，抗硬质烧结矿颗粒冲刷。　　4.底部出料导流匙（扩容收口结构）向外平缓扩容，深入皮带导料槽150~350mm，使物料下落速度接近皮带带速，实现“软着陆”。　　5.辅助配套观察检修门、防尘密封罩、缓冲阻尼挡板、三通换向机构、除尘接口。　　五、工作原理　　基于DEM离散元模拟物料抛物线轨迹设计连续平滑弧形曲面，物料依靠自重沿曲线内壁层流贴壁滑行：　　1.来料经头部弧形导料匙改变运动方向，消解垂直冲击力；　　2.多级渐变曲率持续减速，控制下滑速度，避免跳跃撞击；　　3.全程密闭集束料流，抑制诱导风产生；　　4.末端导流匙校正流向，物料平行落入下游皮带，冲击极小。设备纯重力运行，无电机、滚筒等运动部件，零能耗。　　六、曲线溜槽vs传统直/折线溜槽对比项目传统直角直溜槽曲线缓冲溜槽物料破碎落差越大破碎越严重，粉末多弧形缓冲，破碎率大幅降低内壁磨损直角撞击，衬板快速磨穿切向滑行，磨损降低 60%+粉尘噪音紊流扬尘大、撞击噪音高密闭流线，抑尘降噪效果好堵料概率拐角积料、易挂壁堵塞无死角曲面，不易堵料皮带损伤垂直冲击，易撕裂、跑偏撒料平行软着陆，保护皮带运维周期衬板频繁更换，检修量大耐磨衬板使用寿命翻倍　　七、曲线溜槽与螺旋溜槽（仓内）核心区分　　1.安装位置曲线溜槽：皮带转运站、机头转接、仓外下料管道；螺旋溜槽：圆筒料仓内部，沿仓壁垂直环绕布料。　　2.结构形态曲线溜槽：单段/多段平滑弧形弯管，水平+垂直换向；螺旋溜槽：3~6圈环绕螺旋槽，仅垂直向下布料。　　3.核心用途曲线溜槽：高落差皮带转运、换向导流、降破碎护皮带；螺旋溜槽：筒仓内均匀布料，消除粒度偏析。　　4.适用落差曲线溜槽：1~10m多级转运落差；螺旋溜槽：料仓整体垂直高度落差。　　八、关键技术参数（焦炭/烧结矿通用）　　1.适用物料：冶金焦炭、烧结矿、球团，粒度5~50mm；　　2.处理量：20~300t/h，按皮带带宽定制（650/800/1000/1200/1400mm）；　　3.物料切入角：≤20°；　　4.内衬材质：高铬耐磨钢板、铸石、氧化铝陶瓷；　　5.适用温度：常温～320℃（烧结矿余热工况）；　　6.截面形式：U型、八边形流线截面；　　7.安装形式：分体模块化螺栓拼装。　　九、优缺点总结　　优点　　1.无动力、零能耗，运行成本低；　　2.有效保护焦炭、烧结矿块度，减少原料损耗；　　3.降低溜槽、皮带磨损，减少备件更换；　　4.抑尘降噪，满足环保排放要求；　　5.模块化结构，检修、更换衬板便捷。　　局限性　　1.仅适合重力垂直/斜向转运，无法水平长距离输送；　　2.细粉多、高粘性湿料需配套吹扫、清堵检修口；　　定制化弧形钣金加工，一次性造价高于简易直溜槽。

　　焦炭、烧结矿专用螺旋溜槽完整简介　　一、设备定义与应用场景　　焦炭/烧结矿螺旋溜槽（干式缓冲螺旋溜槽，区别于选矿湿法螺旋溜槽）是钢铁烧结、焦化、高炉原料输送专用重力卸料设备，安装在筒仓、料仓、烧结机配料仓、高炉槽下、焦炭转运仓内部仓壁，用于焦炭、烧结矿、球团矿等块状冷/热物料垂直落差转运，核心解决物料高空落料破碎、仓内偏析、扬尘、冲击磨损四大行业痛点。常规选矿螺旋溜槽为湿法分选设备；冶金焦炭烧结矿用为干式缓冲布料溜槽，二者功能、结构、材质完全区分。　　二、核心作用（钢厂工况需求）　　1.缓冲降破碎：依靠螺旋曲面延长物料下落路径，减小垂直冲击落差，大幅降低焦炭、烧结矿摔碎产生的粉末，减少烧结返矿、高炉入炉粉末率，提升焦炭强度利用率；　　2.均匀布料防偏析：沿仓壁螺旋多层分流，物料沿仓周均匀落料，消除筒仓“中心堆料、周边空仓”的偏析，保证出料粒度、成分稳定；　　3.降噪抑尘：低速螺旋滑行替代自由落体，减少冲击噪声与粉尘飞扬，改善环保；　　4.仓体防护：避免物料直接冲击仓底板、仓壁，降低钢板磨损，延长料仓使用寿命。　　三、整体结构组成　　1.主体螺旋槽体（核心部件）　　沿筒仓内壁环绕布置，单组/多组分支螺旋片拼接，断面为浅U型耐磨槽，分单层、多层人字形分支结构；　　螺旋倾角：45°~60°适配块状物料滑动不滞留；　　螺距与落差匹配：螺距≈单段落差，控制下滑速度；　　槽宽800~1600mm，适配5~50mm烧结矿、焦炭粒度。　　2.进料分料斗/上部进料口　　仓顶来料缓冲分配，将物料均分送入多条分支螺旋，防止单点集中下料过载。　　3.换向分流装置（多分支款标配）　　分支溜槽交叉处设置手动/电动换向挡板，切换物料流向，实现仓内多点均匀布料，适配大直径烧结料仓、焦炭筒仓。　　4.耐磨衬层与槽体支架　　槽体基材：碳钢钢板；内衬高铬耐磨铸石、耐磨陶瓷、耐磨复合钢板（烧结矿高温工况专用耐高温耐磨衬板）；　　支撑：槽钢、角钢抱箍固定在仓内壁，拆装方便，便于磨损后更换衬板。　　5.底部均布出料口　　各分支螺旋末端沿仓周均匀分布，物料平缓落至仓底部料层，无集中冲击。　　螺旋槽剖面示意　　四、工作原理（干式重力缓冲）　　焦炭、烧结矿从仓顶进料口进入分配斗，分流至螺旋槽道；物料依靠自身重力沿螺旋倾斜曲面缓慢旋滑下降，而非垂直自由坠落：　　1.螺旋曲面形成连续缓冲坡面，不断消解物料下落势能，下滑速度可控；　　2.离心力使物料紧贴槽壁平稳滑行，避免跳跃、撞击；　　3.多层分支溜槽多点分散卸料，物料铺满仓内截面，粒度分层均匀，无偏析；　　4.全程无动力驱动，纯重力输送，无需电机、皮带，运行零能耗。　　五、焦炭/烧结矿专用关键设计特点　　1.耐磨耐高温适配烧结矿卸料存在余热（100~300℃），槽内衬耐高温耐磨材料，抗烧结矿硬质颗粒冲刷；焦炭含粉尘，内衬防粘、防挂料涂层，不易堵槽。　　2.防堵防卡料结构大槽宽、合理螺旋倾角，无死角，5~50mm块状焦炭、烧结矿不会卡滞；槽侧设清理检修口，便于人工清堵。　　3.低破碎专属参数螺旋半径2~2.8m，挡板高度100~200mm，通过延长滑行路径、降低瞬时冲击，焦炭破碎率可降低30%以上，烧结返矿显著减少。　　4.无动力、免维护无传动、轴承、滚筒等运动部件，仅定期检查耐磨衬板磨损，运维成本极低；密闭仓内安装，不占用外部场地。　　5.模块化拼装螺旋片分段螺栓连接，可根据料仓直径、高度增减段数，适配Φ3m~Φ12m各类烧结配料仓、焦炭缓冲仓、高炉槽下料仓。　　六、对比传统直溜槽优势对比项传统垂直直溜槽焦炭烧结矿螺旋缓冲溜槽物料破碎率高，高空冲击大量产生粉末大幅降低，缓冲滑行减少摔碎仓内布料单点落料，严重粒度偏析周向均匀布料，料层稳定粉尘噪声冲击扬尘大、噪音高低速滑行，抑尘降噪效果好仓壁磨损物料直砸底板，钢板易磨穿物料沿槽下滑，保护仓体能耗无动力但破碎造成原料损耗零动力，减少原料损耗成本堵料概率落差大易冲击结块堵口曲面顺滑，不易积料堵塞　　七、典型适用工况　　1.烧结车间：烧结矿成品仓、配料仓、返矿仓缓存卸料；　　2.焦化车间：焦炭成品筒仓、焦槽、转运缓冲仓；　　3.高炉槽下：烧结矿、焦炭、球团料仓内部布料；　　4.原料堆场大直径圆形储料仓块状物料入库缓冲。　　八、主要技术参数参考　　1.适用物料：烧结矿、冶金焦炭、球团矿，粒度5~50mm；　　2.单仓适配处理量：10~200t/h；　　3.螺旋倾角：45°~60°；　　4.槽体宽度：800/1000/1200/1400/1600mm；　　5.耐磨内衬：铸石衬板、陶瓷耐磨板、高铬耐磨钢板；　　6.适配仓径：3~12m圆筒料仓；　　7.工作温度：常温～350℃（烧结矿高温款）。　　九、设备优缺点总结　　优点　　1.纯重力输送，无电力消耗，节能；　　2.显著降低焦炭、烧结矿破碎率，提升入炉原料品质；　　3.解决料仓偏析，稳定烧结、高炉生产指标；　　4.结构简单，无运动件，故障率极低，检修便捷；　　5.密闭缓冲，粉尘、噪声污染明显改善。　　局限性　　1.仅适用于垂直落差筒仓内部布料卸料，无法长距离水平输送；　　2.大细粉、潮湿粘料工况易挂壁，需配套定期清理；　　设备一次性制造成本高于简易直溜槽。

　　焦炭、烧结矿专用螺旋溜槽完整简介　　一、设备定义与应用场景　　焦炭/烧结矿螺旋溜槽（干式缓冲螺旋溜槽，区别于选矿湿法螺旋溜槽）是钢铁烧结、焦化、高炉原料输送专用重力卸料设备，安装在筒仓、料仓、烧结机配料仓、高炉槽下、焦炭转运仓内部仓壁，用于焦炭、烧结矿、球团矿等块状冷/热物料垂直落差转运，核心解决物料高空落料破碎、仓内偏析、扬尘、冲击磨损四大行业痛点。常规选矿螺旋溜槽为湿法分选设备；冶金焦炭烧结矿用为干式缓冲布料溜槽，二者功能、结构、材质完全区分。　　二、核心作用（钢厂工况需求）　　1.缓冲降破碎：依靠螺旋曲面延长物料下落路径，减小垂直冲击落差，大幅降低焦炭、烧结矿摔碎产生的粉末，减少烧结返矿、高炉入炉粉末率，提升焦炭强度利用率；　　2.均匀布料防偏析：沿仓壁螺旋多层分流，物料沿仓周均匀落料，消除筒仓“中心堆料、周边空仓”的偏析，保证出料粒度、成分稳定；　　3.降噪抑尘：低速螺旋滑行替代自由落体，减少冲击噪声与粉尘飞扬，改善环保；　　4.仓体防护：避免物料直接冲击仓底板、仓壁，降低钢板磨损，延长料仓使用寿命。　　三、整体结构组成　　1.主体螺旋槽体（核心部件）　　沿筒仓内壁环绕布置，单组/多组分支螺旋片拼接，断面为浅U型耐磨槽，分单层、多层人字形分支结构；　　螺旋倾角：45°~60°适配块状物料滑动不滞留；　　螺距与落差匹配：螺距≈单段落差，控制下滑速度；　　槽宽800~1600mm，适配5~50mm烧结矿、焦炭粒度。　　2.进料分料斗/上部进料口　　仓顶来料缓冲分配，将物料均分送入多条分支螺旋，防止单点集中下料过载。　　3.换向分流装置（多分支款标配）　　分支溜槽交叉处设置手动/电动换向挡板，切换物料流向，实现仓内多点均匀布料，适配大直径烧结料仓、焦炭筒仓。　　4.耐磨衬层与槽体支架　　槽体基材：碳钢钢板；内衬高铬耐磨铸石、耐磨陶瓷、耐磨复合钢板（烧结矿高温工况专用耐高温耐磨衬板）；　　支撑：槽钢、角钢抱箍固定在仓内壁，拆装方便，便于磨损后更换衬板。　　5.底部均布出料口　　各分支螺旋末端沿仓周均匀分布，物料平缓落至仓底部料层，无集中冲击。　　螺旋槽剖面示意　　四、工作原理（干式重力缓冲）　　焦炭、烧结矿从仓顶进料口进入分配斗，分流至螺旋槽道；物料依靠自身重力沿螺旋倾斜曲面缓慢旋滑下降，而非垂直自由坠落：　　1.螺旋曲面形成连续缓冲坡面，不断消解物料下落势能，下滑速度可控；　　2.离心力使物料紧贴槽壁平稳滑行，避免跳跃、撞击；　　3.多层分支溜槽多点分散卸料，物料铺满仓内截面，粒度分层均匀，无偏析；　　4.全程无动力驱动，纯重力输送，无需电机、皮带，运行零能耗。　　五、焦炭/烧结矿专用关键设计特点　　1.耐磨耐高温适配烧结矿卸料存在余热（100~300℃），槽内衬耐高温耐磨材料，抗烧结矿硬质颗粒冲刷；焦炭含粉尘，内衬防粘、防挂料涂层，不易堵槽。　　2.防堵防卡料结构大槽宽、合理螺旋倾角，无死角，5~50mm块状焦炭、烧结矿不会卡滞；槽侧设清理检修口，便于人工清堵。　　3.低破碎专属参数螺旋半径2~2.8m，挡板高度100~200mm，通过延长滑行路径、降低瞬时冲击，焦炭破碎率可降低30%以上，烧结返矿显著减少。　　4.无动力、免维护无传动、轴承、滚筒等运动部件，仅定期检查耐磨衬板磨损，运维成本极低；密闭仓内安装，不占用外部场地。　　5.模块化拼装螺旋片分段螺栓连接，可根据料仓直径、高度增减段数，适配Φ3m~Φ12m各类烧结配料仓、焦炭缓冲仓、高炉槽下料仓。　　六、对比传统直溜槽优势对比项传统垂直直溜槽焦炭烧结矿螺旋缓冲溜槽物料破碎率高，高空冲击大量产生粉末大幅降低，缓冲滑行减少摔碎仓内布料单点落料，严重粒度偏析周向均匀布料，料层稳定粉尘噪声冲击扬尘大、噪音高低速滑行，抑尘降噪效果好仓壁磨损物料直砸底板，钢板易磨穿物料沿槽下滑，保护仓体能耗无动力但破碎造成原料损耗零动力，减少原料损耗成本堵料概率落差大易冲击结块堵口曲面顺滑，不易积料堵塞　　七、典型适用工况　　1.烧结车间：烧结矿成品仓、配料仓、返矿仓缓存卸料；　　2.焦化车间：焦炭成品筒仓、焦槽、转运缓冲仓；　　3.高炉槽下：烧结矿、焦炭、球团料仓内部布料；　　4.原料堆场大直径圆形储料仓块状物料入库缓冲。　　八、主要技术参数参考　　1.适用物料：烧结矿、冶金焦炭、球团矿，粒度5~50mm；　　2.单仓适配处理量：10~200t/h；　　3.螺旋倾角：45°~60°；　　4.槽体宽度：800/1000/1200/1400/1600mm；　　5.耐磨内衬：铸石衬板、陶瓷耐磨板、高铬耐磨钢板；　　6.适配仓径：3~12m圆筒料仓；　　7.工作温度：常温～350℃（烧结矿高温款）。　　九、设备优缺点总结　　优点　　1.纯重力输送，无电力消耗，节能；　　2.显著降低焦炭、烧结矿破碎率，提升入炉原料品质；　　3.解决料仓偏析，稳定烧结、高炉生产指标；　　4.结构简单，无运动件，故障率极低，检修便捷；　　5.密闭缓冲，粉尘、噪声污染明显改善。　　局限性　　1.仅适用于垂直落差筒仓内部布料卸料，无法长距离水平输送；　　2.大细粉、潮湿粘料工况易挂壁，需配套定期清理；　　设备一次性制造成本高于简易直溜槽。

　　焦炭、烧结矿专用螺旋溜槽完整简介　　一、设备定义与应用场景　　焦炭/烧结矿螺旋溜槽（干式缓冲螺旋溜槽，区别于选矿湿法螺旋溜槽）是钢铁烧结、焦化、高炉原料输送专用重力卸料设备，安装在筒仓、料仓、烧结机配料仓、高炉槽下、焦炭转运仓内部仓壁，用于焦炭、烧结矿、球团矿等块状冷/热物料垂直落差转运，核心解决物料高空落料破碎、仓内偏析、扬尘、冲击磨损四大行业痛点。常规选矿螺旋溜槽为湿法分选设备；冶金焦炭烧结矿用为干式缓冲布料溜槽，二者功能、结构、材质完全区分。　　二、核心作用（钢厂工况需求）　　1.缓冲降破碎：依靠螺旋曲面延长物料下落路径，减小垂直冲击落差，大幅降低焦炭、烧结矿摔碎产生的粉末，减少烧结返矿、高炉入炉粉末率，提升焦炭强度利用率；　　2.均匀布料防偏析：沿仓壁螺旋多层分流，物料沿仓周均匀落料，消除筒仓“中心堆料、周边空仓”的偏析，保证出料粒度、成分稳定；　　3.降噪抑尘：低速螺旋滑行替代自由落体，减少冲击噪声与粉尘飞扬，改善环保；　　4.仓体防护：避免物料直接冲击仓底板、仓壁，降低钢板磨损，延长料仓使用寿命。　　三、整体结构组成　　1.主体螺旋槽体（核心部件）　　沿筒仓内壁环绕布置，单组/多组分支螺旋片拼接，断面为浅U型耐磨槽，分单层、多层人字形分支结构；　　螺旋倾角：45°~60°适配块状物料滑动不滞留；　　螺距与落差匹配：螺距≈单段落差，控制下滑速度；　　槽宽800~1600mm，适配5~50mm烧结矿、焦炭粒度。　　2.进料分料斗/上部进料口　　仓顶来料缓冲分配，将物料均分送入多条分支螺旋，防止单点集中下料过载。　　3.换向分流装置（多分支款标配）　　分支溜槽交叉处设置手动/电动换向挡板，切换物料流向，实现仓内多点均匀布料，适配大直径烧结料仓、焦炭筒仓。　　4.耐磨衬层与槽体支架　　槽体基材：碳钢钢板；内衬高铬耐磨铸石、耐磨陶瓷、耐磨复合钢板（烧结矿高温工况专用耐高温耐磨衬板）；　　支撑：槽钢、角钢抱箍固定在仓内壁，拆装方便，便于磨损后更换衬板。　　5.底部均布出料口　　各分支螺旋末端沿仓周均匀分布，物料平缓落至仓底部料层，无集中冲击。　　螺旋槽剖面示意　　四、工作原理（干式重力缓冲）　　焦炭、烧结矿从仓顶进料口进入分配斗，分流至螺旋槽道；物料依靠自身重力沿螺旋倾斜曲面缓慢旋滑下降，而非垂直自由坠落：　　1.螺旋曲面形成连续缓冲坡面，不断消解物料下落势能，下滑速度可控；　　2.离心力使物料紧贴槽壁平稳滑行，避免跳跃、撞击；　　3.多层分支溜槽多点分散卸料，物料铺满仓内截面，粒度分层均匀，无偏析；　　4.全程无动力驱动，纯重力输送，无需电机、皮带，运行零能耗。　　五、焦炭/烧结矿专用关键设计特点　　1.耐磨耐高温适配烧结矿卸料存在余热（100~300℃），槽内衬耐高温耐磨材料，抗烧结矿硬质颗粒冲刷；焦炭含粉尘，内衬防粘、防挂料涂层，不易堵槽。　　2.防堵防卡料结构大槽宽、合理螺旋倾角，无死角，5~50mm块状焦炭、烧结矿不会卡滞；槽侧设清理检修口，便于人工清堵。　　3.低破碎专属参数螺旋半径2~2.8m，挡板高度100~200mm，通过延长滑行路径、降低瞬时冲击，焦炭破碎率可降低30%以上，烧结返矿显著减少。　　4.无动力、免维护无传动、轴承、滚筒等运动部件，仅定期检查耐磨衬板磨损，运维成本极低；密闭仓内安装，不占用外部场地。　　5.模块化拼装螺旋片分段螺栓连接，可根据料仓直径、高度增减段数，适配Φ3m~Φ12m各类烧结配料仓、焦炭缓冲仓、高炉槽下料仓。　　六、对比传统直溜槽优势对比项传统垂直直溜槽焦炭烧结矿螺旋缓冲溜槽物料破碎率高，高空冲击大量产生粉末大幅降低，缓冲滑行减少摔碎仓内布料单点落料，严重粒度偏析周向均匀布料，料层稳定粉尘噪声冲击扬尘大、噪音高低速滑行，抑尘降噪效果好仓壁磨损物料直砸底板，钢板易磨穿物料沿槽下滑，保护仓体能耗无动力但破碎造成原料损耗零动力，减少原料损耗成本堵料概率落差大易冲击结块堵口曲面顺滑，不易积料堵塞　　七、典型适用工况　　1.烧结车间：烧结矿成品仓、配料仓、返矿仓缓存卸料；　　2.焦化车间：焦炭成品筒仓、焦槽、转运缓冲仓；　　3.高炉槽下：烧结矿、焦炭、球团料仓内部布料；　　4.原料堆场大直径圆形储料仓块状物料入库缓冲。　　八、主要技术参数参考　　1.适用物料：烧结矿、冶金焦炭、球团矿，粒度5~50mm；　　2.单仓适配处理量：10~200t/h；　　3.螺旋倾角：45°~60°；　　4.槽体宽度：800/1000/1200/1400/1600mm；　　5.耐磨内衬：铸石衬板、陶瓷耐磨板、高铬耐磨钢板；　　6.适配仓径：3~12m圆筒料仓；　　7.工作温度：常温～350℃（烧结矿高温款）。　　九、设备优缺点总结　　优点　　1.纯重力输送，无电力消耗，节能；　　2.显著降低焦炭、烧结矿破碎率，提升入炉原料品质；　　3.解决料仓偏析，稳定烧结、高炉生产指标；　　4.结构简单，无运动件，故障率极低，检修便捷；　　5.密闭缓冲，粉尘、噪声污染明显改善。　　局限性　　1.仅适用于垂直落差筒仓内部布料卸料，无法长距离水平输送；　　2.大细粉、潮湿粘料工况易挂壁，需配套定期清理；　　设备一次性制造成本高于简易直溜槽。

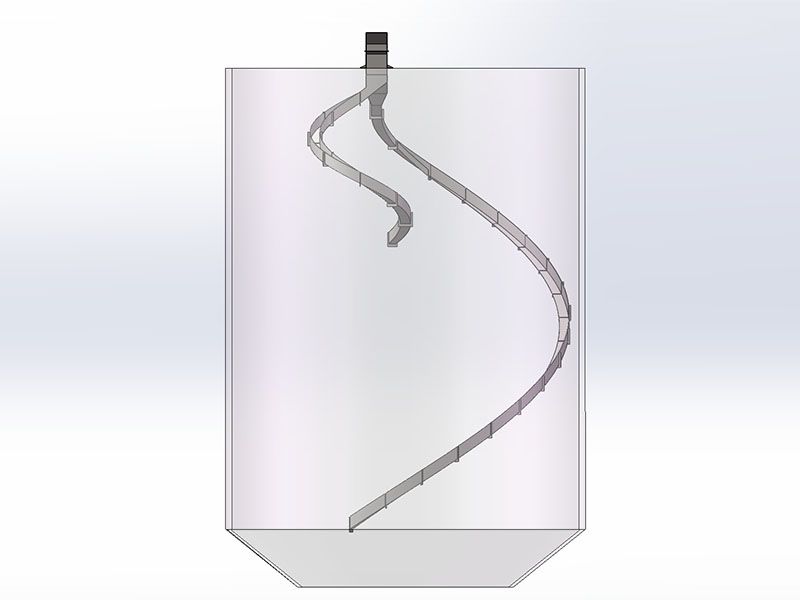

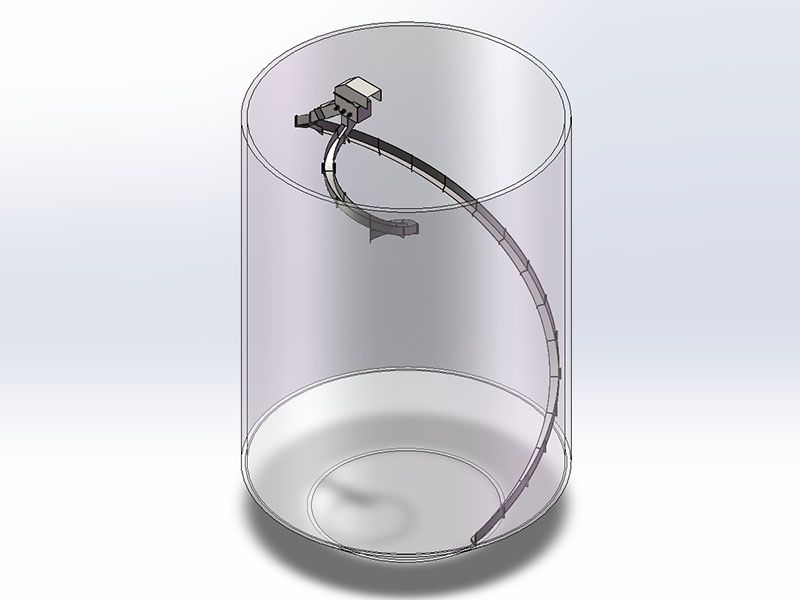

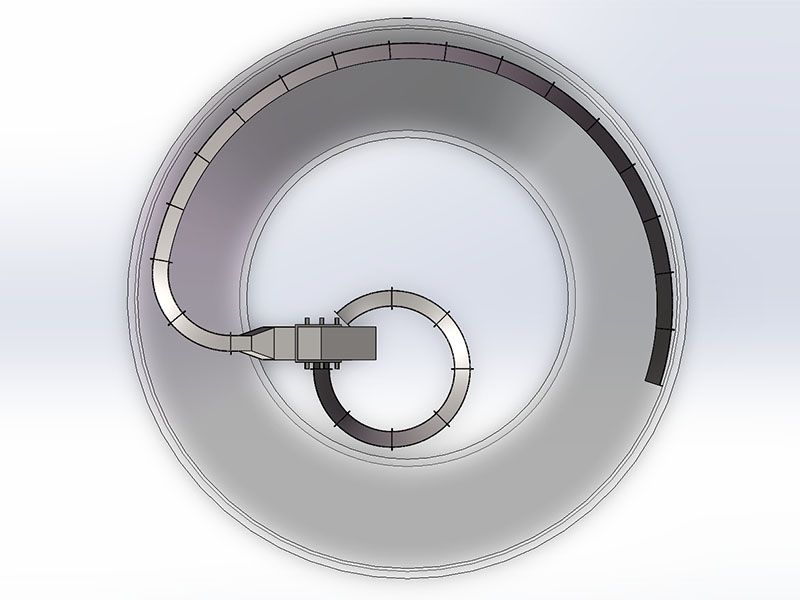

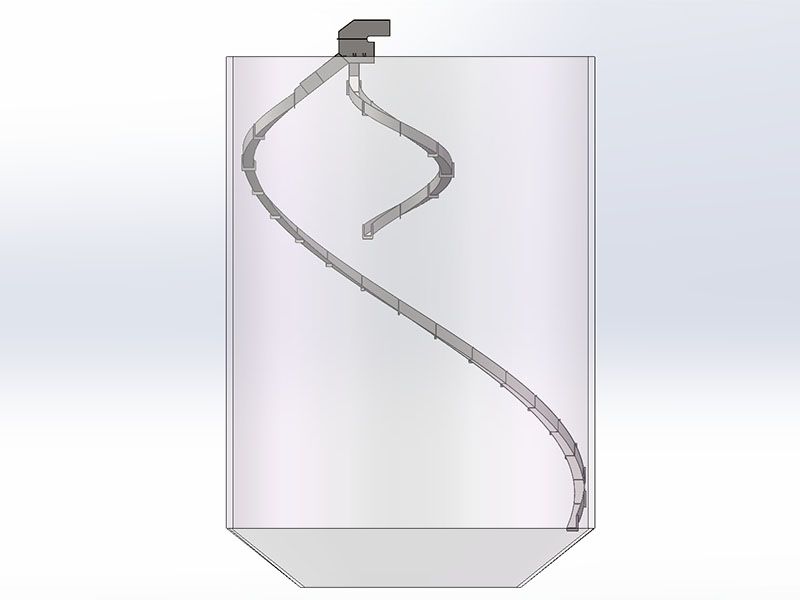

　　仓内贴壁式螺旋溜槽简介　　一、基本定义　　仓内贴壁式螺旋溜槽（又称壁挂式、仓壁内嵌螺旋溜槽），是紧贴圆形料仓内壁、沿仓壁螺旋线布置的无动力自流导料装置，是煤仓、矿石料仓主流的防破碎下料设备。依靠仓壁做支撑，槽体沿仓内壁盘旋向下，把物料自由落体跌落改为连续螺旋滑行，大幅降低块料冲击破碎率。　　两种结构形式　　1.内嵌浇筑式（新建仓）浇筑混凝土仓体时，直接在仓壁预留、现浇出螺旋槽道，槽体与仓壁连成一体，整体刚性极强，抗仓压能力高。　　2.锚杆壁挂组装式（老仓改造）工厂分节预制钢制/聚氨酯复合溜槽，现场用锚杆、螺栓把槽体牢牢固定在仓内壁，模块化拼装，施工快、便于单件更换维修。　　二、结构组成　　整套设备分为三段，全程自流无动力：　　1.导料段（进料加速段）：切向接来料，收拢煤流，将直线进料平稳导入螺旋轨迹；　　2.过渡段（非标渐变段）：逐步调整螺旋升角，让物料平稳建立离心力，防止撒料、窜料；　　3.标准螺旋段（主体滑行段）：固定螺旋倾角，物料在重力与离心力作用下匀速沿仓壁下滑，流速稳定可控。　　槽体主材：耐磨钢板、铸石衬板、聚氨酯耐磨复合板，耐磨抗冲击，使用寿命长。　　三、工作原理　　物料从仓口切向进入溜槽，不再垂直坠落；在螺旋槽内依靠重力向下滑动，仓壁提供侧向约束力，依靠离心力紧贴槽面匀速运行。通过逐级减小螺旋倾角（上陡下缓），实现上快、中稳、下慢，控制终端落料速度，把高空落差冲击转化为平缓滑动，从根源减少块煤、块矿摔碎。　　四、核心优点　　1.防破碎效果突出：块煤块率可提升20%以上，大幅提高块煤经济效益；　　2.结构稳固、仓压承受力强：依托仓壁支撑，不需要中心立柱，不占用仓内储料空间，仓内有效容积利用率高；　　3.运行零能耗：纯自流输送，不需要电机、皮带，运行成本极低；　　4.堵料少、洒料少：切向进料+贴壁螺旋结构，料流稳定，极少出现堵仓、物料飞溅；　　5.维护简单：壁挂分段结构，哪段磨损就更换哪一节，不用整体拆除。　　五、适用场景　　主要适配：井下混凝土直立煤仓、地面圆形水泥原煤仓、块煤装车仓、矿石圆筒仓；　　适用物料：块煤、焦碳、石灰石、矿石等块状脆性物料；　　不适用：钢制钢板仓（钢板仓优先选用中心立柱式螺旋溜槽）。　　六、与中心立柱式溜槽对比项目贴壁式（壁挂 / 内嵌）中心立柱式固定方式锚固在仓壁仓中心立柱支撑占用空间几乎不占用仓内空间占用中部储料空间适用仓型混凝土圆仓钢制钢板仓抗仓压强，适合深仓较弱，多用于浅仓施工新建仓可一体浇筑，老仓可壁挂拼装必须提前安装钢结构支架　　七、关键设计参数　　螺旋升角自上而下逐级递减（常用35°→25°→12°~15°）；物料滑行速度控制在3.5～7m/s；可根据仓径、仓深、运输量设计单线、双线多螺旋通道。

　　仓内贴壁式螺旋溜槽简介　　一、基本定义　　仓内贴壁式螺旋溜槽（又称壁挂式、仓壁内嵌螺旋溜槽），是紧贴圆形料仓内壁、沿仓壁螺旋线布置的无动力自流导料装置，是煤仓、矿石料仓主流的防破碎下料设备。依靠仓壁做支撑，槽体沿仓内壁盘旋向下，把物料自由落体跌落改为连续螺旋滑行，大幅降低块料冲击破碎率。　　两种结构形式　　1.内嵌浇筑式（新建仓）浇筑混凝土仓体时，直接在仓壁预留、现浇出螺旋槽道，槽体与仓壁连成一体，整体刚性极强，抗仓压能力高。　　2.锚杆壁挂组装式（老仓改造）工厂分节预制钢制/聚氨酯复合溜槽，现场用锚杆、螺栓把槽体牢牢固定在仓内壁，模块化拼装，施工快、便于单件更换维修。　　二、结构组成　　整套设备分为三段，全程自流无动力：　　1.导料段（进料加速段）：切向接来料，收拢煤流，将直线进料平稳导入螺旋轨迹；　　2.过渡段（非标渐变段）：逐步调整螺旋升角，让物料平稳建立离心力，防止撒料、窜料；　　3.标准螺旋段（主体滑行段）：固定螺旋倾角，物料在重力与离心力作用下匀速沿仓壁下滑，流速稳定可控。　　槽体主材：耐磨钢板、铸石衬板、聚氨酯耐磨复合板，耐磨抗冲击，使用寿命长。　　三、工作原理　　物料从仓口切向进入溜槽，不再垂直坠落；在螺旋槽内依靠重力向下滑动，仓壁提供侧向约束力，依靠离心力紧贴槽面匀速运行。通过逐级减小螺旋倾角（上陡下缓），实现上快、中稳、下慢，控制终端落料速度，把高空落差冲击转化为平缓滑动，从根源减少块煤、块矿摔碎。　　四、核心优点　　1.防破碎效果突出：块煤块率可提升20%以上，大幅提高块煤经济效益；　　2.结构稳固、仓压承受力强：依托仓壁支撑，不需要中心立柱，不占用仓内储料空间，仓内有效容积利用率高；　　3.运行零能耗：纯自流输送，不需要电机、皮带，运行成本极低；　　4.堵料少、洒料少：切向进料+贴壁螺旋结构，料流稳定，极少出现堵仓、物料飞溅；　　5.维护简单：壁挂分段结构，哪段磨损就更换哪一节，不用整体拆除。　　五、适用场景　　主要适配：井下混凝土直立煤仓、地面圆形水泥原煤仓、块煤装车仓、矿石圆筒仓；　　适用物料：块煤、焦碳、石灰石、矿石等块状脆性物料；　　不适用：钢制钢板仓（钢板仓优先选用中心立柱式螺旋溜槽）。　　六、与中心立柱式溜槽对比项目贴壁式（壁挂 / 内嵌）中心立柱式固定方式锚固在仓壁仓中心立柱支撑占用空间几乎不占用仓内空间占用中部储料空间适用仓型混凝土圆仓钢制钢板仓抗仓压强，适合深仓较弱，多用于浅仓施工新建仓可一体浇筑，老仓可壁挂拼装必须提前安装钢结构支架　　七、关键设计参数　　螺旋升角自上而下逐级递减（常用35°→25°→12°~15°）；物料滑行速度控制在3.5～7m/s；可根据仓径、仓深、运输量设计单线、双线多螺旋通道。

　　仓内贴壁式螺旋溜槽简介　　一、基本定义　　仓内贴壁式螺旋溜槽（又称壁挂式、仓壁内嵌螺旋溜槽），是紧贴圆形料仓内壁、沿仓壁螺旋线布置的无动力自流导料装置，是煤仓、矿石料仓主流的防破碎下料设备。依靠仓壁做支撑，槽体沿仓内壁盘旋向下，把物料自由落体跌落改为连续螺旋滑行，大幅降低块料冲击破碎率。　　两种结构形式　　1.内嵌浇筑式（新建仓）浇筑混凝土仓体时，直接在仓壁预留、现浇出螺旋槽道，槽体与仓壁连成一体，整体刚性极强，抗仓压能力高。　　2.锚杆壁挂组装式（老仓改造）工厂分节预制钢制/聚氨酯复合溜槽，现场用锚杆、螺栓把槽体牢牢固定在仓内壁，模块化拼装，施工快、便于单件更换维修。　　二、结构组成　　整套设备分为三段，全程自流无动力：　　1.导料段（进料加速段）：切向接来料，收拢煤流，将直线进料平稳导入螺旋轨迹；　　2.过渡段（非标渐变段）：逐步调整螺旋升角，让物料平稳建立离心力，防止撒料、窜料；　　3.标准螺旋段（主体滑行段）：固定螺旋倾角，物料在重力与离心力作用下匀速沿仓壁下滑，流速稳定可控。　　槽体主材：耐磨钢板、铸石衬板、聚氨酯耐磨复合板，耐磨抗冲击，使用寿命长。　　三、工作原理　　物料从仓口切向进入溜槽，不再垂直坠落；在螺旋槽内依靠重力向下滑动，仓壁提供侧向约束力，依靠离心力紧贴槽面匀速运行。通过逐级减小螺旋倾角（上陡下缓），实现上快、中稳、下慢，控制终端落料速度，把高空落差冲击转化为平缓滑动，从根源减少块煤、块矿摔碎。　　四、核心优点　　1.防破碎效果突出：块煤块率可提升20%以上，大幅提高块煤经济效益；　　2.结构稳固、仓压承受力强：依托仓壁支撑，不需要中心立柱，不占用仓内储料空间，仓内有效容积利用率高；　　3.运行零能耗：纯自流输送，不需要电机、皮带，运行成本极低；　　4.堵料少、洒料少：切向进料+贴壁螺旋结构，料流稳定，极少出现堵仓、物料飞溅；　　5.维护简单：壁挂分段结构，哪段磨损就更换哪一节，不用整体拆除。　　五、适用场景　　主要适配：井下混凝土直立煤仓、地面圆形水泥原煤仓、块煤装车仓、矿石圆筒仓；　　适用物料：块煤、焦碳、石灰石、矿石等块状脆性物料；　　不适用：钢制钢板仓（钢板仓优先选用中心立柱式螺旋溜槽）。　　六、与中心立柱式溜槽对比项目贴壁式（壁挂 / 内嵌）中心立柱式固定方式锚固在仓壁仓中心立柱支撑占用空间几乎不占用仓内空间占用中部储料空间适用仓型混凝土圆仓钢制钢板仓抗仓压强，适合深仓较弱，多用于浅仓施工新建仓可一体浇筑，老仓可壁挂拼装必须提前安装钢结构支架　　七、关键设计参数　　螺旋升角自上而下逐级递减（常用35°→25°→12°~15°）；物料滑行速度控制在3.5～7m/s；可根据仓径、仓深、运输量设计单线、双线多螺旋通道。

　　仓内贴壁式螺旋溜槽简介　　一、基本定义　　仓内贴壁式螺旋溜槽（又称壁挂式、仓壁内嵌螺旋溜槽），是紧贴圆形料仓内壁、沿仓壁螺旋线布置的无动力自流导料装置，是煤仓、矿石料仓主流的防破碎下料设备。依靠仓壁做支撑，槽体沿仓内壁盘旋向下，把物料自由落体跌落改为连续螺旋滑行，大幅降低块料冲击破碎率。　　两种结构形式　　1.内嵌浇筑式（新建仓）浇筑混凝土仓体时，直接在仓壁预留、现浇出螺旋槽道，槽体与仓壁连成一体，整体刚性极强，抗仓压能力高。　　2.锚杆壁挂组装式（老仓改造）工厂分节预制钢制/聚氨酯复合溜槽，现场用锚杆、螺栓把槽体牢牢固定在仓内壁，模块化拼装，施工快、便于单件更换维修。　　二、结构组成　　整套设备分为三段，全程自流无动力：　　1.导料段（进料加速段）：切向接来料，收拢煤流，将直线进料平稳导入螺旋轨迹；　　2.过渡段（非标渐变段）：逐步调整螺旋升角，让物料平稳建立离心力，防止撒料、窜料；　　3.标准螺旋段（主体滑行段）：固定螺旋倾角，物料在重力与离心力作用下匀速沿仓壁下滑，流速稳定可控。　　槽体主材：耐磨钢板、铸石衬板、聚氨酯耐磨复合板，耐磨抗冲击，使用寿命长。　　三、工作原理　　物料从仓口切向进入溜槽，不再垂直坠落；在螺旋槽内依靠重力向下滑动，仓壁提供侧向约束力，依靠离心力紧贴槽面匀速运行。通过逐级减小螺旋倾角（上陡下缓），实现上快、中稳、下慢，控制终端落料速度，把高空落差冲击转化为平缓滑动，从根源减少块煤、块矿摔碎。　　四、核心优点　　1.防破碎效果突出：块煤块率可提升20%以上，大幅提高块煤经济效益；　　2.结构稳固、仓压承受力强：依托仓壁支撑，不需要中心立柱，不占用仓内储料空间，仓内有效容积利用率高；　　3.运行零能耗：纯自流输送，不需要电机、皮带，运行成本极低；　　4.堵料少、洒料少：切向进料+贴壁螺旋结构，料流稳定，极少出现堵仓、物料飞溅；　　5.维护简单：壁挂分段结构，哪段磨损就更换哪一节，不用整体拆除。　　五、适用场景　　主要适配：井下混凝土直立煤仓、地面圆形水泥原煤仓、块煤装车仓、矿石圆筒仓；　　适用物料：块煤、焦碳、石灰石、矿石等块状脆性物料；　　不适用：钢制钢板仓（钢板仓优先选用中心立柱式螺旋溜槽）。　　六、与中心立柱式溜槽对比项目贴壁式（壁挂 / 内嵌）中心立柱式固定方式锚固在仓壁仓中心立柱支撑占用空间几乎不占用仓内空间占用中部储料空间适用仓型混凝土圆仓钢制钢板仓抗仓压强，适合深仓较弱，多用于浅仓施工新建仓可一体浇筑，老仓可壁挂拼装必须提前安装钢结构支架　　七、关键设计参数　　螺旋升角自上而下逐级递减（常用35°→25°→12°~15°）；物料滑行速度控制在3.5～7m/s；可根据仓径、仓深、运输量设计单线、双线多螺旋通道。

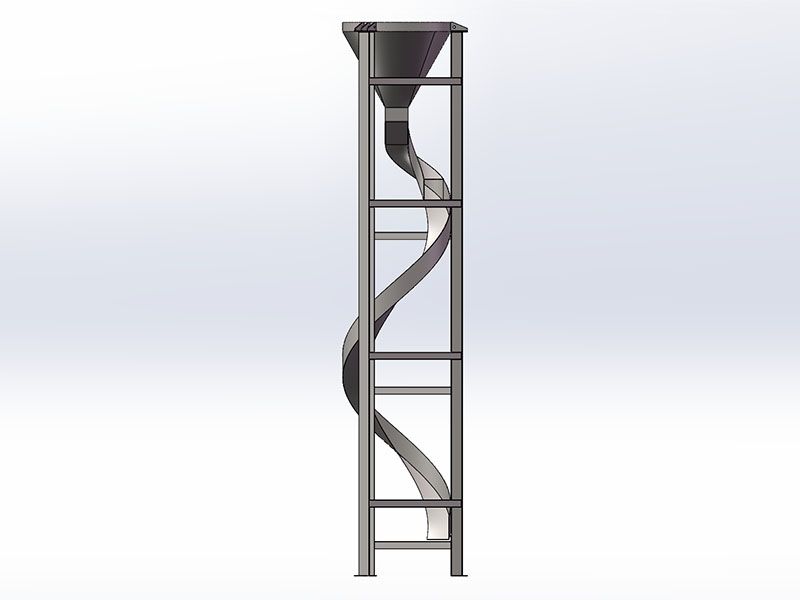

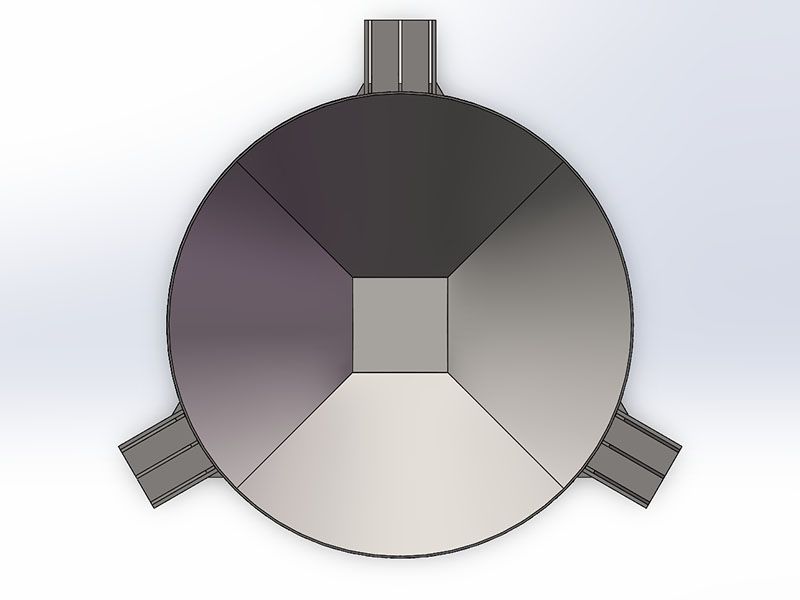

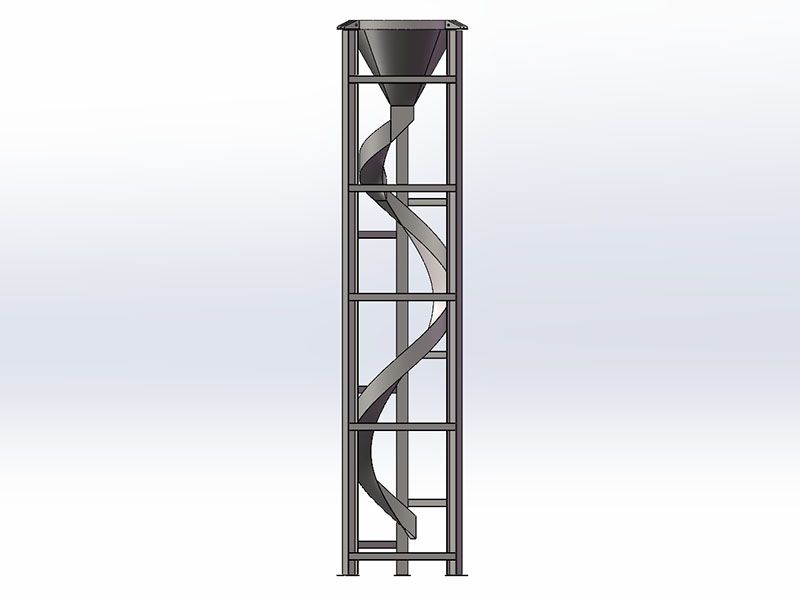

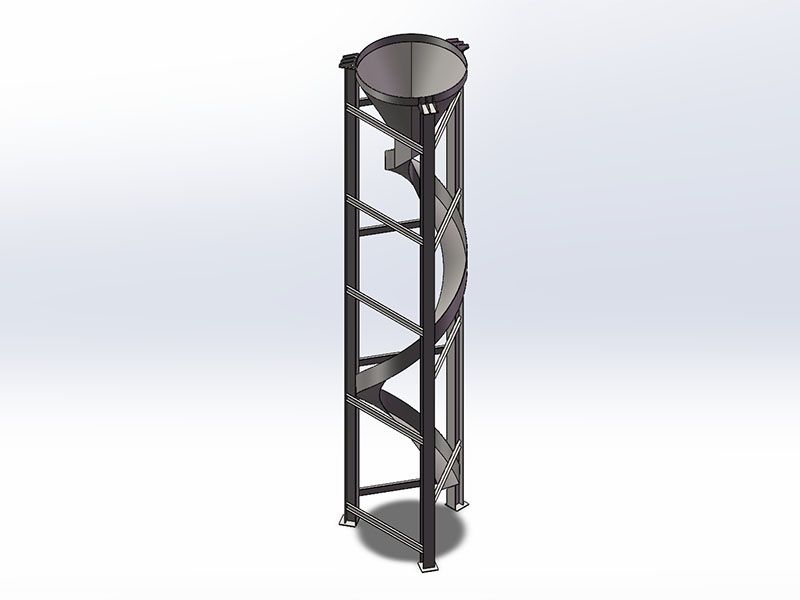

　　仓内立柱式螺旋溜槽简介　　一、概述　　仓内立柱式螺旋溜槽，是以仓中心钢结构立柱作为支撑骨架，螺旋槽体环绕中心立柱盘旋向下布置的无动力自流卸料装置，广泛应用于钢制圆筒仓、钢板料仓、浅混凝土煤仓，主要用于降低物料下落速度，防止块煤、矿石等脆性物料高空跌落破碎，属于仓储防破碎卸料设备。　　二、结构组成　　1.中心支撑立柱：整根钢管或型钢立柱，竖直安装在料仓中心，承受全部溜槽自重与物料侧压力，是整个设备的承重主体。　　2.悬臂支撑托架：从中心立柱向外伸出径向支架，分层固定每一节螺旋槽体。　　3.螺旋槽体：分段拼装的钢制溜槽，槽内铺设耐磨衬板（耐磨钢板、铸石、聚氨酯板），槽体环绕立柱呈螺旋向下布置。　　4.进料导流装置：上部进料口设置导流挡板，使物料平稳切入螺旋滑道，避免直冲、偏载。　　5.底部出料段：平直过渡段，平稳导出物料，降低出料冲击。　　三、工作原理　　物料进入溜槽后，不再做自由落体运动，在重力作用下沿螺旋槽道环绕中心立柱向下滑行。物料依靠离心力贴紧溜槽外侧槽壁，通过合理设置螺旋升角控制滑行速度，将高位落差产生的冲击动能转化为连续滑动动能，有效减少块料摔碎，实现无动力连续卸料。整套设备无需动力驱动，完全依靠重力输送物料。　　四、主要特点　　优点　　1.安装灵活：不受仓壁结构限 制，在钢制钢板仓内安装便捷，无需在仓壁打锚杆锚固，不会破坏钢板仓仓体密封性。　　2.模块化组装：槽体分节制造，现场螺栓拼接，拆装方便，磨损段可单独更换，检修便捷。　　3.流速可控：通过调整螺旋倾角，精准控制物料下滑速度，防破碎效果稳定。　　4.通用性强：可做成单螺旋、双螺旋结构，满足大吨位仓下料需求。　　局限性　　1.中心立柱占据料仓中部存储空间，会小幅降低料仓有效储料容积；　　2.深仓工况下，中心立柱高度大，长立柱受压稳定性变差，多用于中浅料仓；　　3.物料长期对槽体外壁产生侧向推力，对悬臂托架的焊接强度要求较高。　　五、适用工况　　1.仓型：钢制圆筒钢板仓、浅部圆形混凝土原煤仓、成品块煤仓、砂石骨料圆筒仓；　　2.物料：块煤、焦炭、石灰石、铁矿石、碎石等块状易破碎物料；　　3.落差：中等高度卸料仓，一般更适合中浅仓，不适合数百米深的井下垂直煤仓。　　六、与仓内贴壁式螺旋溜槽对比对比项立柱式螺旋溜槽贴壁式螺旋溜槽支撑方式中心立柱径向托架支撑锚固在仓壁上占用仓容占用仓中心空间，储料容积略减小紧贴仓壁，几乎不占用储料空间适用仓体钢板仓、浅混凝土仓深井混凝土圆煤仓、深仓仓体损伤无需锚固仓壁，不损伤钢板仓需要在仓壁打锚固件适用仓深中浅仓大落差深仓　　七、核心设计参数　　常用螺旋升角自上而下逐级减小，一般取值32°～15°；物料滑行速度控制在3～7m/s；可根据仓径设计单通道、双通道螺旋结构。

　　仓内立柱式螺旋溜槽简介　　一、概述　　仓内立柱式螺旋溜槽，是以仓中心钢结构立柱作为支撑骨架，螺旋槽体环绕中心立柱盘旋向下布置的无动力自流卸料装置，广泛应用于钢制圆筒仓、钢板料仓、浅混凝土煤仓，主要用于降低物料下落速度，防止块煤、矿石等脆性物料高空跌落破碎，属于仓储防破碎卸料设备。　　二、结构组成　　1.中心支撑立柱：整根钢管或型钢立柱，竖直安装在料仓中心，承受全部溜槽自重与物料侧压力，是整个设备的承重主体。　　2.悬臂支撑托架：从中心立柱向外伸出径向支架，分层固定每一节螺旋槽体。　　3.螺旋槽体：分段拼装的钢制溜槽，槽内铺设耐磨衬板（耐磨钢板、铸石、聚氨酯板），槽体环绕立柱呈螺旋向下布置。　　4.进料导流装置：上部进料口设置导流挡板，使物料平稳切入螺旋滑道，避免直冲、偏载。　　5.底部出料段：平直过渡段，平稳导出物料，降低出料冲击。　　三、工作原理　　物料进入溜槽后，不再做自由落体运动，在重力作用下沿螺旋槽道环绕中心立柱向下滑行。物料依靠离心力贴紧溜槽外侧槽壁，通过合理设置螺旋升角控制滑行速度，将高位落差产生的冲击动能转化为连续滑动动能，有效减少块料摔碎，实现无动力连续卸料。整套设备无需动力驱动，完全依靠重力输送物料。　　四、主要特点　　优点　　1.安装灵活：不受仓壁结构限 制，在钢制钢板仓内安装便捷，无需在仓壁打锚杆锚固，不会破坏钢板仓仓体密封性。　　2.模块化组装：槽体分节制造，现场螺栓拼接，拆装方便，磨损段可单独更换，检修便捷。　　3.流速可控：通过调整螺旋倾角，精准控制物料下滑速度，防破碎效果稳定。　　4.通用性强：可做成单螺旋、双螺旋结构，满足大吨位仓下料需求。　　局限性　　1.中心立柱占据料仓中部存储空间，会小幅降低料仓有效储料容积；　　2.深仓工况下，中心立柱高度大，长立柱受压稳定性变差，多用于中浅料仓；　　3.物料长期对槽体外壁产生侧向推力，对悬臂托架的焊接强度要求较高。　　五、适用工况　　1.仓型：钢制圆筒钢板仓、浅部圆形混凝土原煤仓、成品块煤仓、砂石骨料圆筒仓；　　2.物料：块煤、焦炭、石灰石、铁矿石、碎石等块状易破碎物料；　　3.落差：中等高度卸料仓，一般更适合中浅仓，不适合数百米深的井下垂直煤仓。　　六、与仓内贴壁式螺旋溜槽对比对比项立柱式螺旋溜槽贴壁式螺旋溜槽支撑方式中心立柱径向托架支撑锚固在仓壁上占用仓容占用仓中心空间，储料容积略减小紧贴仓壁，几乎不占用储料空间适用仓体钢板仓、浅混凝土仓深井混凝土圆煤仓、深仓仓体损伤无需锚固仓壁，不损伤钢板仓需要在仓壁打锚固件适用仓深中浅仓大落差深仓　　七、核心设计参数　　常用螺旋升角自上而下逐级减小，一般取值32°～15°；物料滑行速度控制在3～7m/s；可根据仓径设计单通道、双通道螺旋结构。

　　仓内立柱式螺旋溜槽简介　　一、概述　　仓内立柱式螺旋溜槽，是以仓中心钢结构立柱作为支撑骨架，螺旋槽体环绕中心立柱盘旋向下布置的无动力自流卸料装置，广泛应用于钢制圆筒仓、钢板料仓、浅混凝土煤仓，主要用于降低物料下落速度，防止块煤、矿石等脆性物料高空跌落破碎，属于仓储防破碎卸料设备。　　二、结构组成　　1.中心支撑立柱：整根钢管或型钢立柱，竖直安装在料仓中心，承受全部溜槽自重与物料侧压力，是整个设备的承重主体。　　2.悬臂支撑托架：从中心立柱向外伸出径向支架，分层固定每一节螺旋槽体。　　3.螺旋槽体：分段拼装的钢制溜槽，槽内铺设耐磨衬板（耐磨钢板、铸石、聚氨酯板），槽体环绕立柱呈螺旋向下布置。　　4.进料导流装置：上部进料口设置导流挡板，使物料平稳切入螺旋滑道，避免直冲、偏载。　　5.底部出料段：平直过渡段，平稳导出物料，降低出料冲击。　　三、工作原理　　物料进入溜槽后，不再做自由落体运动，在重力作用下沿螺旋槽道环绕中心立柱向下滑行。物料依靠离心力贴紧溜槽外侧槽壁，通过合理设置螺旋升角控制滑行速度，将高位落差产生的冲击动能转化为连续滑动动能，有效减少块料摔碎，实现无动力连续卸料。整套设备无需动力驱动，完全依靠重力输送物料。　　四、主要特点　　优点　　1.安装灵活：不受仓壁结构限 制，在钢制钢板仓内安装便捷，无需在仓壁打锚杆锚固，不会破坏钢板仓仓体密封性。　　2.模块化组装：槽体分节制造，现场螺栓拼接，拆装方便，磨损段可单独更换，检修便捷。　　3.流速可控：通过调整螺旋倾角，精准控制物料下滑速度，防破碎效果稳定。　　4.通用性强：可做成单螺旋、双螺旋结构，满足大吨位仓下料需求。　　局限性　　1.中心立柱占据料仓中部存储空间，会小幅降低料仓有效储料容积；　　2.深仓工况下，中心立柱高度大，长立柱受压稳定性变差，多用于中浅料仓；　　3.物料长期对槽体外壁产生侧向推力，对悬臂托架的焊接强度要求较高。　　五、适用工况　　1.仓型：钢制圆筒钢板仓、浅部圆形混凝土原煤仓、成品块煤仓、砂石骨料圆筒仓；　　2.物料：块煤、焦炭、石灰石、铁矿石、碎石等块状易破碎物料；　　3.落差：中等高度卸料仓，一般更适合中浅仓，不适合数百米深的井下垂直煤仓。　　六、与仓内贴壁式螺旋溜槽对比对比项立柱式螺旋溜槽贴壁式螺旋溜槽支撑方式中心立柱径向托架支撑锚固在仓壁上占用仓容占用仓中心空间，储料容积略减小紧贴仓壁，几乎不占用储料空间适用仓体钢板仓、浅混凝土仓深井混凝土圆煤仓、深仓仓体损伤无需锚固仓壁，不损伤钢板仓需要在仓壁打锚固件适用仓深中浅仓大落差深仓　　七、核心设计参数　　常用螺旋升角自上而下逐级减小，一般取值32°～15°；物料滑行速度控制在3～7m/s；可根据仓径设计单通道、双通道螺旋结构。

　　仓内立柱式螺旋溜槽简介　　一、概述　　仓内立柱式螺旋溜槽，是以仓中心钢结构立柱作为支撑骨架，螺旋槽体环绕中心立柱盘旋向下布置的无动力自流卸料装置，广泛应用于钢制圆筒仓、钢板料仓、浅混凝土煤仓，主要用于降低物料下落速度，防止块煤、矿石等脆性物料高空跌落破碎，属于仓储防破碎卸料设备。　　二、结构组成　　1.中心支撑立柱：整根钢管或型钢立柱，竖直安装在料仓中心，承受全部溜槽自重与物料侧压力，是整个设备的承重主体。　　2.悬臂支撑托架：从中心立柱向外伸出径向支架，分层固定每一节螺旋槽体。　　3.螺旋槽体：分段拼装的钢制溜槽，槽内铺设耐磨衬板（耐磨钢板、铸石、聚氨酯板），槽体环绕立柱呈螺旋向下布置。　　4.进料导流装置：上部进料口设置导流挡板，使物料平稳切入螺旋滑道，避免直冲、偏载。　　5.底部出料段：平直过渡段，平稳导出物料，降低出料冲击。　　三、工作原理　　物料进入溜槽后，不再做自由落体运动，在重力作用下沿螺旋槽道环绕中心立柱向下滑行。物料依靠离心力贴紧溜槽外侧槽壁，通过合理设置螺旋升角控制滑行速度，将高位落差产生的冲击动能转化为连续滑动动能，有效减少块料摔碎，实现无动力连续卸料。整套设备无需动力驱动，完全依靠重力输送物料。　　四、主要特点　　优点　　1.安装灵活：不受仓壁结构限 制，在钢制钢板仓内安装便捷，无需在仓壁打锚杆锚固，不会破坏钢板仓仓体密封性。　　2.模块化组装：槽体分节制造，现场螺栓拼接，拆装方便，磨损段可单独更换，检修便捷。　　3.流速可控：通过调整螺旋倾角，精准控制物料下滑速度，防破碎效果稳定。　　4.通用性强：可做成单螺旋、双螺旋结构，满足大吨位仓下料需求。　　局限性　　1.中心立柱占据料仓中部存储空间，会小幅降低料仓有效储料容积；　　2.深仓工况下，中心立柱高度大，长立柱受压稳定性变差，多用于中浅料仓；　　3.物料长期对槽体外壁产生侧向推力，对悬臂托架的焊接强度要求较高。　　五、适用工况　　1.仓型：钢制圆筒钢板仓、浅部圆形混凝土原煤仓、成品块煤仓、砂石骨料圆筒仓；　　2.物料：块煤、焦炭、石灰石、铁矿石、碎石等块状易破碎物料；　　3.落差：中等高度卸料仓，一般更适合中浅仓，不适合数百米深的井下垂直煤仓。　　六、与仓内贴壁式螺旋溜槽对比对比项立柱式螺旋溜槽贴壁式螺旋溜槽支撑方式中心立柱径向托架支撑锚固在仓壁上占用仓容占用仓中心空间，储料容积略减小紧贴仓壁，几乎不占用储料空间适用仓体钢板仓、浅混凝土仓深井混凝土圆煤仓、深仓仓体损伤无需锚固仓壁，不损伤钢板仓需要在仓壁打锚固件适用仓深中浅仓大落差深仓　　七、核心设计参数　　常用螺旋升角自上而下逐级减小，一般取值32°～15°；物料滑行速度控制在3～7m/s；可根据仓径设计单通道、双通道螺旋结构。
