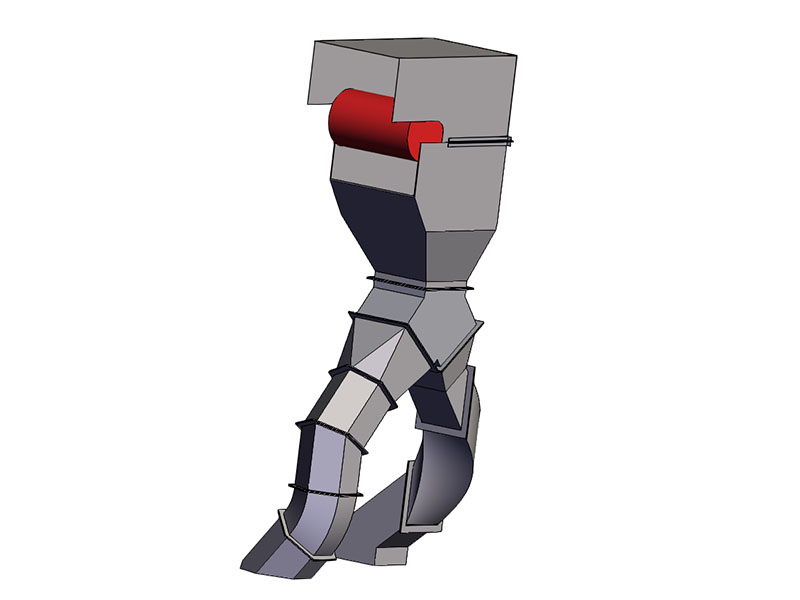

曲线溜槽（冶金焦炭、烧结矿专用）完整简介　　一、设备定义　　曲线溜槽又称3D流线型缓冲溜槽、曲线落料管、控速曲线导料槽，是钢铁、焦化行业块状物料转运专用无动力重力导流设备，适配焦炭、烧结矿、球团矿等高落差转运场景；区别于仓内环绕式螺旋溜槽，曲线溜槽多用于皮带转运站、机头下料、筒仓出口、斜向转料，依靠连续平滑弧形曲面控速导流，替代传统直角直溜槽、折线溜槽。　　二、核心应用场景　　1.焦化厂：焦炭皮带转运站、焦仓下料、筛焦系统转接；　　2.烧结车间：烧结矿成品皮带、环冷机下料、配料仓转运；　　3.高炉槽下：球团、烧结矿、焦炭皮带转接；　　4.原料厂高落差转载、多级皮带换向落料。　　三、核心功能优势（针对焦炭/烧结矿痛点）　　1.大幅降低物料破碎率无直角撞击，物料沿弧形曲面切向滑行，消除垂直自由落体冲击，焦炭、烧结矿摔碎产生的返矿、焦末减少50%~70%，提升入炉块矿率。　　2.低磨损、延长设备寿命物料切入角控制在≤20°，无硬碰硬撞击；内衬高铬耐磨板、铸石、陶瓷，溜槽本体、下游皮带磨损下降60%以上，杜绝皮带撕裂、跑偏、撒料。　　3.抑尘降噪，环保达标流线密闭结构消除紊流与诱导风，粉尘外溢大幅减少，抑尘率85%以上；无猛烈撞击，落料噪音显著降低。　　4.防堵防积料全程平滑连续曲面，无死角、无直角积料区，潮湿烧结矿、带粉焦炭不易挂壁堵塞；变截面扩容设计保证料流顺畅集中。　　5.物料对中，转运稳定末端导流给料匙修正料流方向，物料平行皮带运行方向软着陆，落点居中，避免偏载、洒料，降低皮带清扫维护量。　　四、整体结构组成　　1.上部进料导料匙（弧形集流段）承接上游来料，弧形导流让物料切向进入主体曲线段，缓冲初速度，打散集中料流冲击。　　2.主体流线曲线槽体（核心）采用单双曲线/3D复合弧形一体成型，截面常用U型、八边形；全程无折线、无尖角，分段螺栓模块化拼装，便于拆装更换耐磨衬板。　　3.耐磨内衬层烧结高温工况选耐高温高铬复合钢板；常温焦炭转运选用铸石衬板、耐磨陶瓷，抗硬质烧结矿颗粒冲刷。　　4.底部出料导流匙（扩容收口结构）向外平缓扩容，深入皮带导料槽150~350mm，使物料下落速度接近皮带带速，实现“软着陆”。　　5.辅助配套观察检修门、防尘密封罩、缓冲阻尼挡板、三通换向机构、除尘接口。　　五、工作原理　　基于DEM离散元模拟物料抛物线轨迹设计连续平滑弧形曲面，物料依靠自重沿曲线内壁层流贴壁滑行：　　1.来料经头部弧形导料匙改变运动方向，消解垂直冲击力；　　2.多级渐变曲率持续减速，控制下滑速度，避免跳跃撞击；　　3.全程密闭集束料流，抑制诱导风产生；　　4.末端导流匙校正流向，物料平行落入下游皮带，冲击极小。设备纯重力运行，无电机、滚筒等运动部件，零能耗。　　六、曲线溜槽vs传统直/折线溜槽对比项目传统直角直溜槽曲线缓冲溜槽物料破碎落差越大破碎越严重，粉末多弧形缓冲，破碎率大幅降低内壁磨损直角撞击，衬板快速磨穿切向滑行，磨损降低 60%+粉尘噪音紊流扬尘大、撞击噪音高密闭流线，抑尘降噪效果好堵料概率拐角积料、易挂壁堵塞无死角曲面，不易堵料皮带损伤垂直冲击，易撕裂、跑偏撒料平行软着陆，保护皮带运维周期衬板频繁更换，检修量大耐磨衬板使用寿命翻倍　　七、曲线溜槽与螺旋溜槽（仓内）核心区分　　1.安装位置曲线溜槽：皮带转运站、机头转接、仓外下料管道；螺旋溜槽：圆筒料仓内部，沿仓壁垂直环绕布料。　　2.结构形态曲线溜槽：单段/多段平滑弧形弯管，水平+垂直换向；螺旋溜槽：3~6圈环绕螺旋槽，仅垂直向下布料。　　3.核心用途曲线溜槽：高落差皮带转运、换向导流、降破碎护皮带；螺旋溜槽：筒仓内均匀布料，消除粒度偏析。　　4.适用落差曲线溜槽：1~10m多级转运落差；螺旋溜槽：料仓整体垂直高度落差。　　八、关键技术参数（焦炭/烧结矿通用）　　1.适用物料：冶金焦炭、烧结矿、球团，粒度5~50mm；　　2.处理量：20~300t/h，按皮带带宽定制（650/800/1000/1200/1400mm）；　　3.物料切入角：≤20°；　　4.内衬材质：高铬耐磨钢板、铸石、氧化铝陶瓷；　　5.适用温度：常温～320℃（烧结矿余热工况）；　　6.截面形式：U型、八边形流线截面；　　7.安装形式：分体模块化螺栓拼装。　　九、优缺点总结　　优点　　1.无动力、零能耗，运行成本低；　　2.有效保护焦炭、烧结矿块度，减少原料损耗；　　3.降低溜槽、皮带磨损，减少备件更换；　　4.抑尘降噪，满足环保排放要求；　　5.模块化结构，检修、更换衬板便捷。　　局限性　　1.仅适合重力垂直/斜向转运，无法水平长距离输送；　　2.细粉多、高粘性湿料需配套吹扫、清堵检修口；　　定制化弧形钣金加工，一次性造价高于简易直溜槽。
